石雕牌坊的石木結構仿古施工法

發布時間：2013-08-28 14:01:50 閱讀：6168

    營造技術的保護與創新學術論壇會刊，石木混結構仿古石雕牌樓施工工法

完成單位:：嘉祥縣長城石雕廠



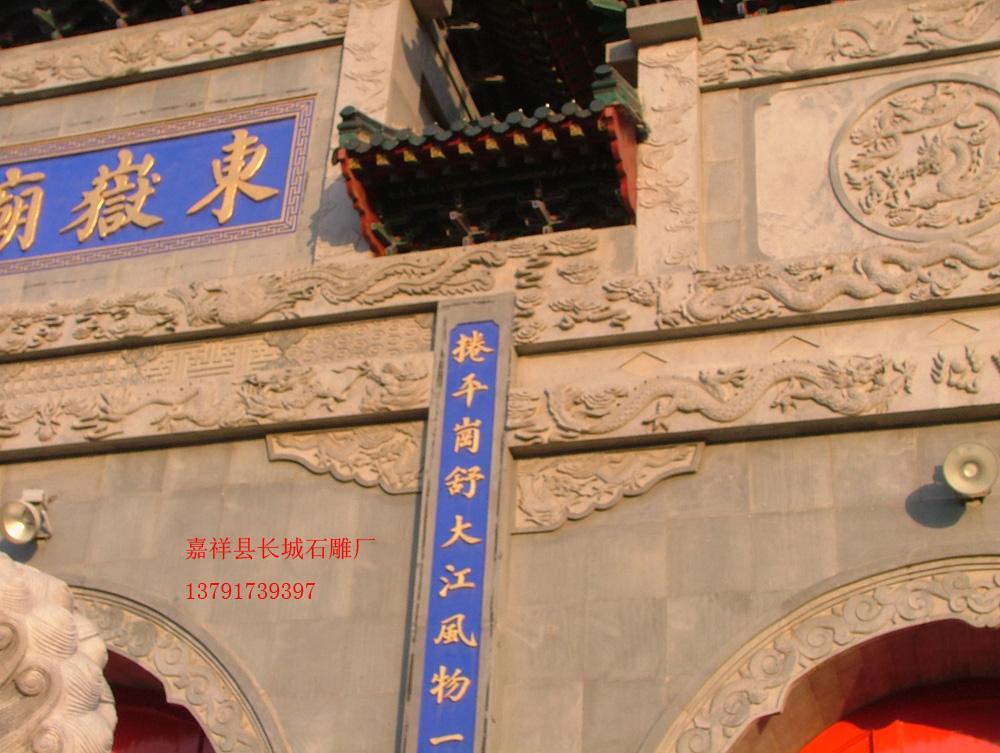

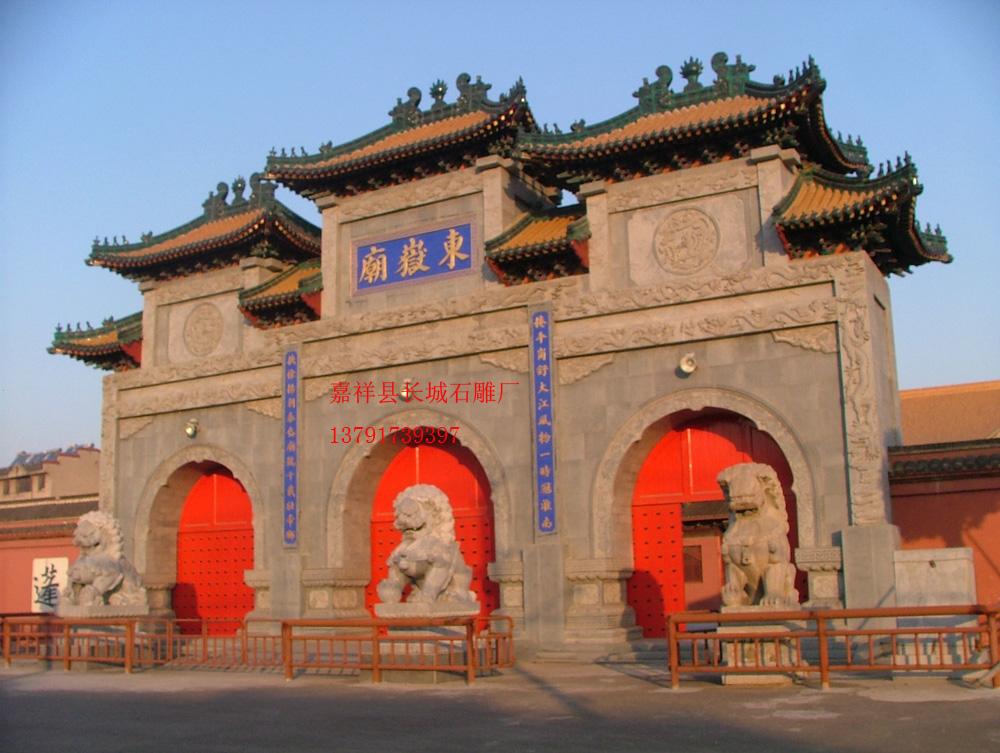

    一、石雕牌坊是什么



    石雕牌坊牌樓是園林工程中常見的標志性建筑，可分為沖天柱式和屋脊頂式兩種，傳統的牌樓為使其穩定牢固，常用"大挺鉤"來支撐檐樓，這樣嚴重影響了牌樓整體的美觀度。又或者用"燈籠樺"做法，此做法適合于全木結構的牌樓。對于現在越來越多的木混結構仿古石牌樓(即斗盤杭以下為鋼筋混凝土結構，上部為木石結構的牌樓)，我嘉祥縣長城石雕廠經過多年的施工經驗，結合有關專家的建議，不斷完善，匯總出本施工工法，采用本施工工法的牌樓不但更加穩定、牢固，且又不影響牌樓整體的美觀。(以下以四柱三間七檐樓屋脊頂式牌樓為例)





    二、石牌坊特點



    1、本工法在角科往里一組斗拱座斗位置處設置現澆鋼筋混凝土柱，其與下部主體結構形成整體，斗拱外貼于柱邊用膨脹螺絲連接，柱子上端預埋一根螺桿，螺桿穿透裕條用螺帽擰緊以固定析條，并在角科位置預埋兩根X18一X22的光圓鋼筋，待脊析安裝完成后再用電焊將兩根鋼筋焊接，使其更加穩固。



    2、本工法對夾樓及邊樓析條與主、次樓高拱柱連接處采用傳統木結構的榫卯連接，即在澆筑高拱柱時預留卯口，能使析條開榫與其榫卯連接。



3、本工法對云墩雀替與鋼筋混凝土柱子、小額仿的連接采用預留卯口與預埋螺桿的做法，即在柱身預留約3CM深的卯口，小額仿預埋螺桿，使其能穿透斗棋并用螺帽擰緊?，F(xiàn)澆鋼鹼柱預埋鋼筋木制雀替

4、使用本法石牌樓施工，可以摒棄傳統"大挺鉤"的做法，使其更加美觀，牢固。

　　



三、石牌樓施工法使用范圍



    本石牌樓施工法工法適合于所有木混結構的屋脊頂式牌樓。(即斗盤仿以下部分均為鋼筋混凝土結構的牌樓)



    四、工藝原理、下部主體結構為鋼筋混凝土結構仿古工藝。



    2、木石結構部分亦為古建木作傳統工藝。



    五、仿石牌樓工藝流程

澆筑小額坊時預埋錨固云墩雀替的螺桿、澆筑主、次樓高拱柱時預留與榫條榫卯的卯口、澆筑大額坊是在相應位子加設鋼筋混凝土柱子并預埋好相應的鋼筋。

云墩雀替、斗拱安裝

1、石雕牌坊審圖定位:組織施工人員，根據圖紙放樣定位斗拱座斗處柱子以及預埋鋼筋的位置，并根據實際斗拱斗口尺寸的大小及攢間距進行調整，并最終確定柱子的大小，高度，具體位置以及預埋鋼筋規格、埋人深度、埋出高度，預留卯口位置、大小及深度等。



    1、石牌坊澆筑柱子時預留與云墩雀替樺卯的卯口:待下部基礎完工后，在澆筑鋼筋混凝土柱子時，由于云墩雀替為木制，故其與柱子必須有可靠的連接，本法采取云墩雀替與柱子用樺卯，小額仿下采用預埋螺桿，使螺桿穿過云墩雀替并用螺帽擰緊。在澆筑柱子時，需在安裝云墩雀替的位置預留約3CM深的卯口，卯口大小可根據云墩雀替大小而定，一般為云墩雀替高度的1/3一1/2,預留卯口時可用相應木料包裹薄海綿用膠帶紙膠牢后釘在模板上，待混凝土達到強度后將木料取出，這樣做不但不會能方便的取出木料還不會灌漿導致找不到預埋洞口。在安裝云墩雀替時，云墩雀替禪頭應做防腐處理。如圖



    小傾坊螺桿預埋螺相擰緊后用木塊回填雀替抑頭插入鹼柱現澆硅柱時預留卯口頭插入勝柱硅柱時預留卯口云墩樺頭插入硫柱現澆勝柱時預留卯口







    2、石雕牌坊澆筑小額仿時預埋錨固云墩雀替的螺桿:云墩雀替在與柱子的榫卯后，為使云墩雀替更加牢固，其與小額仿用一根相應的螺桿連接(螺桿大小視雀替大小而定)，預埋螺桿時應在小額坊鋼筋布設好后，在離云墩雀替樺頭2/3距離處預埋一根螺桿，螺桿埋設因確保在小額仿的正中位置，其埋人小額仿的頭部必須用墊片兩端用螺帽擰緊，埋入深度一般為小額仿高度的2/5左右，與雀替連接的螺桿必須涂刷防銹漆，以免螺桿生銹，埋出長度視云墩雀替高度而定。安裝云墩雀替時，螺桿應插入云墩雀替至底端約2CM里，然后用在相應位置開口用螺帽擰緊，螺帽擰緊后再用木塊回填開口的孔洞。如圖一3、澆筑石雕牌樓主、次樓高拱柱時預留與析條樺卯的卯口:邊樓一側緊靠次樓高拱柱，因此這一側可以采用析條與高拱柱樺卯連接，夾樓兩側均貼著高拱柱，由于其正好夾在兩樓之間，因此用析條梁頭開樺與柱子連接，在澆筑高拱柱時在柱身相應位置應預留卯口，預留辦法可參照第二條的卯口預留方法。



    4、石雕牌樓澆筑大額坊時在相應位子加設鋼筋混凝土柱子并預埋好相應的鋼筋:本工法的主要構件，即在主樓、次樓、邊樓角科往里一組斗拱座斗處設置鋼筋混凝土柱子，斗拱用膨脹螺絲與柱子連接，使斗盤杭以上檐樓部分在沒有"大挺鉤"的支撐下更加穩定，牢固。柱子大小視牌樓大小而定，由于柱子位于角科往里一攢斗拱座斗中，且因此此組斗拱必須做特殊處理，斗拱中間需挖除整個柱子的空隙，在安裝斗拱時座斗與鋼筋混凝土柱子用膨脹螺絲連接，其余翹、昂、生等均按傳統做法安裝，此柱在澆筑時上部還需預埋一根螺桿，用以固定脊析，使其在面對強風時絲毫不會晃動，螺桿預埋深度亦為整柱高度的1/3左右，上部需穿透析條并用螺帽擰緊。此柱需加在主樓、次樓及邊樓外側。為使檐樓更加穩固，故又在角科加設了預埋鋼筋，即在斗兩側預埋兩根X18一X22的光圓鋼筋，埋人深度宜為額仿高度的1/3左右，下端必須要彎曲成900角，

六、石牌坊勞動力組織

表六勞動組織情況表(以一個牌樓施工為例)

┌──┬────┬──────┬───────┐

│序號│工種名稱│需求人數(人)│備注          │

├──┼────┼──────┼───────┤

│1   │牌坊架子工  │2           │              │

├──┼────┼──────┼───────┤

│2   │牌坊鋼筋工  │4           │              │

├──┼────┼──────┼───────┤

│3   │牌坊模板工  │4           │              │

├──┼────┼──────┼───────┤

│4   │牌坊泥瓦工  │2           │              │

├──┼────┼──────┼───────┤

│5   │木工    │LO          │              │

├──┼────┼──────┼────┬──┤

│6   │牌坊管理人員│5           │項目經理│1人 │

│    │        │            ├────┼──┤

│    │        │            │技術員  │1人 │

│    │        │            ├────┤    │

│    │        │            │質檢員  │    │

│    │        │            ├────┼──┤

│    │        │            │安全員  │1人 │

│    │        │            ├────┼──┤

│    │        │            │材料員  │1人 │

│    │        │            ├────┼──┤

│    │        │            │班組長  │1人 │

七、牌坊材料與設備



    1、牌坊材料，水泥、鋼筋、石板。



    2、牌坊設備：吊車、電源和工程水泥用品。



    八、質量控制、嚴格按GBJ50204一92《混凝土結構工程上端，并用電焊焊接。具體做法如圖施工及驗收規范》。



    2、確保預埋鋼筋埋設到位，不偏移，預留孔洞位置不錯誤。



    3、重點控制斗盤杭以上鋼筋混凝土柱子高度及位置準確，螺桿預埋到位。



    九、仿古視頻石牌坊安全措施



    1、嚴格執行安全生產法律法規，規章及建筑施工安全檢查標準、規范。



    2、牌坊安裝斗拱時要有足夠的操作面，防護腳手架，安全設施嚴格規范進行搭設、配備。



    3、石牌坊施工用具、物料妥善堆放，嚴禁向下拋落物件。



    4、石牌坊材料運輸及吊裝斗拱時由專人負責，嚴禁高空拋擲杜絕違章作業。



5、做好危險源與不利環境因素識別，辨別和評價的控制。單獨紋樣、

十、效益分析

    1、采用本法施工，可以不用繁瑣的“大挺鉤”，而用更加方便的鋼筋混凝土結構，使整個石雕牌樓更加的美觀，而且更加穩定、牢固。

    2、在經濟上使用本法石雕牌坊施工與使用“大挺鉤”基本持平。
